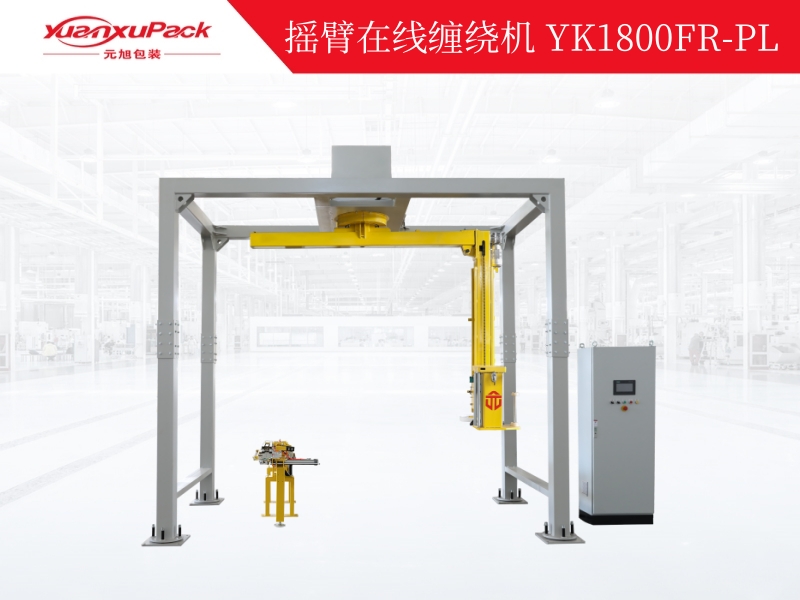

摇臂在线覆膜缠绕包装机YK1800FR-PL-DM,缠绕包装机

摇臂在线覆膜缠绕包装机YK1800FR-PL-DM,缠绕包装机
产品介绍
摇臂在线覆膜缠绕包装机YK1800FR-PL-DM



摇臂在线覆膜缠绕包装机YK1800FR-PL-DM

绕规格 :(L*W*H)mm 1200*1200*1800

包装效率 : 20~40托/小时

输送高度 : 500mm(350-700mm)

悬臂转速 : 0-15rpm

膜架机构 : 预拉伸膜架

功率电压 : 3.5KW、AC220V

外形尺寸 :(L*W*H)4700*2600*3900(含四柱架和薄膜储存机构

包装材料 : 缠绕膜

机器重量 : 1t



²PLC可编程控制,缠绕程序可选,各种参数可调。

²光电开关自动感测货物高度。

²醒目的闪光安全警告灯及紧急停机开关。

²预拉伸自动送膜机构。

²悬臂缓启动、缓停止,自动复位。

²顶部及底部缠绕数分别单独控制。

²自动、手动可切换,几乎无需日常维护。

²整机的电线 电气等装置都采用国内外知名厂商品牌,且必须要全部通过CE安全认证的厂家才有资格给我司供货,无任何安全隐患。

²整机采用多功能人机界面触摸式显示系统及PLC控制,宽大的显示屏,可实时显示设备的运行情况;强大的故障侦测系统,可实时显示故障信息,并指导维修人员如何排除故障。



摇臂系统:

²悬臂变频调速 6~18圈/分钟 可调。

²悬臂自动复位。

²悬臂安全碰触自动停机。

²悬臂快速装卸方式。

²悬臂可折叠式,方便运输。

²悬臂整体回转支承结构。

²悬臂加装整体防坠落保护装置,防止悬臂脱落坠地。



膜架系统:

²膜架上升、下降速度分别可调。

²送膜速度可调;单独的变频交流电机控制。

²顶部及底部缠绕数分别单独控制。

²薄膜系统随动机构,一拉即可。

²膜架为纯铸铁膜架,轻便稳定。

²选用耐磨胶辊,使用寿命长。

²自动上断膜系统,自动夹膜断膜烫膜一气合成。

²膜架系统为全新专利型预拉伸膜架,比普通膜架至少节省50%的包装材料成本;

²膜架安全性能更高,膜架整体的升降采用轮车式,内置8个尼龙滚轮导向滑动,增加了安全性,同时使用寿命比普通尼龙U型卡片式长5倍以上;此设计现正申请国家实用新型专利(专利号:ZL 2014 2 0011227.1);

²膜架上升下降的端部均采用了双重限位保护,以免程序出现错误时对机体本身造成大的破坏。



断膜系统:

²采用加热丝断膜。

²断膜后采用热合式熔合膜尾部,不留尾巴。

²夹膜机构在断膜前,先把缠绕膜向下拉约200mm,使烫膜点更牢固、更美观。

²吹气装置:包装启动时,夹膜机构夹持的尾巴会放开,此时吹气装置启动,可将膜尾吹起,利用正在旋转包装的缠绕膜将尾巴包起,不留尾膜。

²在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。



覆膜系统:

²采用比货物宽度大300mm的PE片式卷筒膜,标准宽度1500mm,厚度0.6mm,每次覆顶的膜由断膜装置根据货物的大小,智能测量托盘所需尺寸后切断,然后放在货物顶端。

²覆顶膜架安装于立柱外侧,由自由滚筒和简易刹车装置辅助卷筒膜收放自如,放膜时上方夹紧气缸松开,拉膜机构上升,拉膜结束后夹紧气缸夹紧PE膜,加热丝通电断膜。

²断膜装置采用气动和电热装置共同完成。断膜后由气动夹膜机械手夹持住顶膜,然后机架上升,自动测量到货物高度后平向移动,再由光电系统测量到货物宽度,把顶膜放入货物的顶端,通过悬臂缠绕,把顶膜和货物固定在一起,形成防水式全方位包装。此机构由电机和气动共同控制。

²升降机构采用蜗轮蜗杆减速电机及变频器控制,升降架固定于2个立柱内侧,导向滑动装置采用直线导轨式,运行稳定,自润滑,无噪音。平移机构采用上下方管导向,由高强度耐磨尼龙轮滑棍式,经久耐用,安装简便。





摇臂在线覆膜缠绕包装机配备顶部腹膜机构和薄膜储存机构,可对产品进行顶部腹膜。使产品在输送储存时得到更好的防护。主要适用于较轻较高且码垛后不稳定的产品或较重货物的裹包。其包装成本低、效率高。可实现无人化连生产线使用,也可单机操作。

本设备也可与前段设备如码垛机实现自动化连线。设备工作的同时产品处于静止状态,从而一定程度的降低了包装过程中产生的产品倾斜、脱落等潜在危险。托盘货物通过输送线自动运送到缠绕机的中心位置,机器自动按照设定好的参数缠绕,自动断膜,自动熔接(去掉尾巴)。
