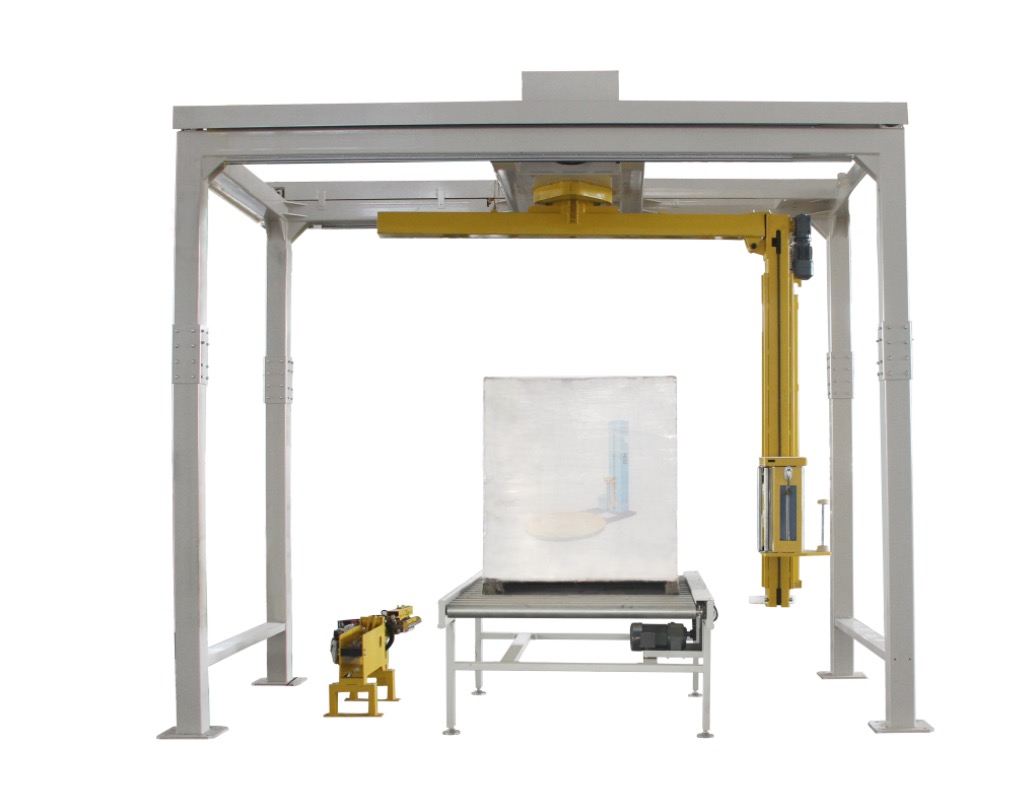

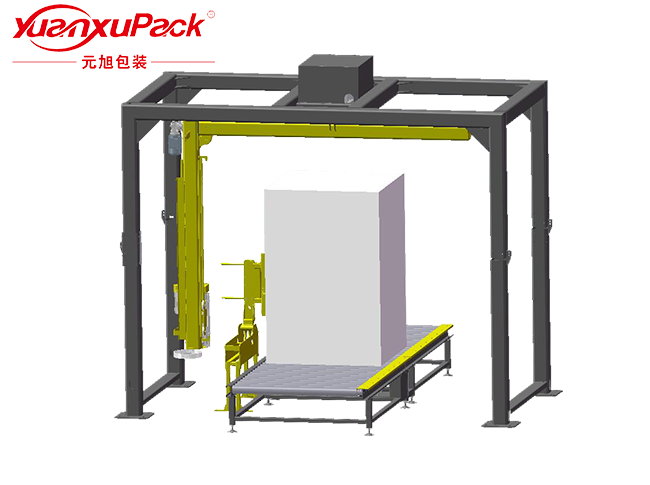

摇臂缠绕机YK-1800FR,缠绕包装机系列)

摇臂缠绕机YK-1800FR,缠绕包装机系列)
产品介绍
摇臂缠绕机YK-1800FR
  1. 技术参数

  1. 电气配置





品名



品牌



国家



备注



触摸屏



西门子



德国







PLC



西门子



德国







主旋转变频器



西门子



德国







升降变频器



西门子



德国







预拉变频器



西门子



德国







行程开关



施耐德



法国







光电开关



倍加福



德国







接近开关



阳明



中国台湾







主旋转电机



中大



中国







升降电机



德力



中国







预拉电机



中大



中国







气缸



SMC



日本







电磁阀



SMC



日本







耗气量



600L/min











断路器



施耐德



法国







接触器



施耐德



法国







主令元件



施耐德



法国









  1. 功能模块





裹包尺寸



1200*1200*1800mm



输送高度



500mm



输送滚筒



客户自备



适用薄膜



宽度500mm,厚度18~25 μ,外径220mm,内径76mm,重量15KG/卷,拉伸比:200%



摇臂速度



18转/分钟



电源电压



380V/50HZ



整机功率



2.2KW



机器颜色(标准颜色)



主体色:7035电脑白/灰锤纹;警示色:柠檬黄(颜色也可非标定制,费用另外收取)



主要性能



1.PLC可编程控制,缠绕程序可选,各种参数可调

2.光电开关自动感测货物高度

3. 醒目的闪光安全警告灯及紧急停机开关

4.预拉伸自动送膜机构。

5.悬臂缓启动、缓停止,自动复位。

6.顶部及底部缠绕数分别单独控制。

7.自动、手动可切换,几乎无需日常维护。

8.整机的电线 电气等装置都采用国内外知名厂商品牌,且必须要全部通过CE安全认证的厂家才有资格给我司供货,无任何安全隐患。

9.整机采用多功能人机界面触摸式显示系统及PLC控制,宽大的显示屏,可实时显示设备的运行情况;强大的故障侦测系统,可实时显示故障信息,并指导维修人员如何排除故障。



悬臂系统



1.悬臂变频调速 18圈/分钟 。

2.悬臂自动复位。

3.悬臂安全碰触自动停机。

4.悬臂快速装卸方式。

5.悬臂可折叠式,方便运输。

6.悬臂整体回转支承结构



膜架系统



1.膜架动力预拉伸机构,预拉伸可达200%或者250%,减小耗膜量。

2. 膜架上升、下降速度分别可调。

3. 送膜速度可调;单独的变频交流电机控制。

4. 顶部及底部缠绕数分别单独控制。

5. 薄膜系统随动机构,一拉即可。

6. 膜架为碳钢膜架,轻便稳定。

7. 选用耐磨胶辊,使用寿命长。

8. 自动上断膜系统,自动夹膜断膜烫膜一气合成。

9.膜架系统为全新专利型开门膜架,比普通膜架节约耗材,降低成本;

10.膜架安全性能更高,膜架整体的升降采用轮车式,内置8个尼龙滚轮导向滑动,增加了安全性,同时使用寿命比普通尼龙U型卡片式长5倍以上;此设计已经获得国家实用新型专利;

11.膜架上升下降的端部均采用了双重限位保护,以免程序出现错误时对机体本身造成大的破坏。



断膜系统



1.采用加热丝断膜。

2. 断膜后采用热合式熔合膜尾部,不留尾巴。

3.夹膜机构在断膜前,先把缠绕膜向下拉约200mm,使烫膜点更牢固、更美观。

4.吹气装置:包装启动时,夹膜机构夹持的尾巴会放开,此时吹气装置启动,可将膜尾吹起,利用正在旋转包装的缠绕膜将尾巴包起,不留尾膜。

5.在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。

6.升降机构采用蜗轮蜗杆减速电机及变频器控制,升降架固定于2个立柱内侧,导向滑动装置采用直线导轨式,运行稳定,自润滑,无噪音。平移机构采用上下方管导向,由高强度耐磨尼龙轮滑棍式,经久耐用,安装简便。

7.增加了摇臂机顶部的导电滑环罩,防止粉尘颗粒进入,极大的改善了导电滑环的工作环境,延长了导电滑环的使用寿命。

8.加强的导电滑环轴和圆锥滚子轴承部件增强了整个摇臂机的安全性

9.摇臂立柱综合考虑抗变形能力和自重,采用最优选择的150*150*6T方管制作。



快捷安装



1.四立柱支腿于中间分割,采用铰链连接固定,安装时只要叉车将顶架叉起,然后用连接板锁紧即可;

2.摇臂架采用可折叠式,拆装只要松掉安装螺母,把摇臂立柱折叠起来固定即可。



联机信号对接



1、 缠绕机准备就绪后(缠绕机在原位),缠绕机输出缠绕机准备好无源信号给输送系统,我们预留好此信号的接线端子,方便接线。此时,输送系统可将货物输送缠绕机正下方。

2、 货物输送至机器正下方后,输送系统给无源启动缠绕机信号,缠绕机接受到此信号会立马启动缠绕机开始包装,我们会预留好此信号的接线端子,方便接线。

3、 缠绕机缠绕完成后,缠绕机会输出缠绕完成无源信号给输送系统,我们会预留好此信号的接线端子,方便接线。此时,输送系统可以将货物输送出去。

4、 输送系统将货物输送至下一段输送机后给缠绕机无源输送到位信号,缠绕机接收到此信号后断开缠绕完成信号,重新给缠绕机准备好信号,周而复始,我们会预留好此信号的接线端子,方便接线。







  1. 优势性能及图解

本公司该款设备具有不同于市场上同款设备的不同设计理念,为客户在使用、效率、后期维护上

提供了诸多便利,具体如下图解:







优势性能



具体体现






摆杆推膜机构为一体式直线轴承。避免摆杆进出不畅。



提高产品的稳定性







烫膜机构采用两点式独立摆动机构。针对包装物表面不平整,一样达到有效的烫膜效果。市场上最常用的是用时间控制的加热机构。随着室温的变化,需及时做出调整。另外再强调一下。 断膜以后所留下的膜头极短,主要针对物流行业



采用了独立的温控系统。避免烫模不到位及烫穿膜的现象。







模架升降机构采用多轮小车移载机构。



模架升降机构采用多轮小车移载机构。 增加膜架运行的稳定性,维护保养操作简易







所有电机均采用变频调速。且都可以在触摸屏内完成调节。



参数设定简单便捷。中英文双语







采用模块化拼接模式,专利号:201420589170.3



采用模块化拼接模式,操作便捷。安装操作简单,易上手 。







模架可多点调控。



上下微调,只需解锁4颗螺丝







出膜稳定,通过摆杆,接近开关等机械结构完成所有动作。



因为是机械结构,故障率极低







摆臂采用回转支承结构。



高效稳定,低噪音。免维护







机器上面在线配的都另外再加一个安全控制。



包括停机保护,货物侧倒保护停机
